図面・仕様書・写真
各種資料は下記アドレスよりダウンロードしていただけます。
A-Type図面 B-Type図面 W素材の詳細な仕様 オラボンド UHB25xxxシリーズ リーフレット

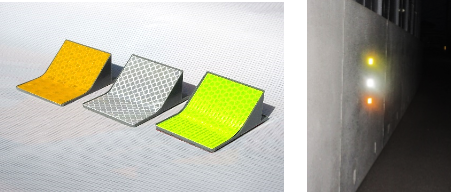

写真ABC型＊視線誘導標1 視線誘導標昼夜間写真＋ボンドー２(最終）
———————————————————————————————————————-
製品（ガードリフレクターGR）
ガードリフレクターGR Ａ-type／GR用(高輝度反射仕様)
この製品はガードレール・コンクリート壁他に貼るため開発しました。4Mのガードレールビームに1個ないし2個を貼ることで、少ないコストで連続して長い距離に貼ることができます。基板の角度が45度角度構造なので「再帰性反射率をさらに高め」ドライバーからの視認性が格段に向上します。「高速道路全路線が“光の線”」で繋がり、さらなる交通事故防止に効果を発揮します。
□特徴（A・B・C共通）＊詳細については「仕様書・仕様図面」をご参照ください。（A型／実用新案申請）
コスト：個体が安価で輝度が高い。GRビームには1個貼りで「コストが抑制」できる。
＊反射性：本体の反射面積が広く高輝度蛍光黄色(白)反射材につき昼夜間の「超視認性」が向上します。
＊広角性：本体角＊度が45°ゆえ「再帰性反射率」が格段に高くなり“ワイドな反射”となります。
＊耐久性：基板本体は「額縁構造一体成型」なので「しなやかに強靭」なつくりになっています。
＊保護性：額縁構造なので反射シートの断面が露出せず「防塵・雨水の侵入防止」に優れている。
＊設置性：軟質超強力両面テープ張りなので「簡単に施工」できます。(※プライマー塗布で接着力UP)
＊接着性：両面テープは柔軟な素材なので夏場と冬場の「伸縮性能＆圧着」に大変優れています。
＊柔軟性：準軟質PVC樹脂素材なので「緩い曲面」にも貼れます。(※アンカーボルト留め必要です)
＊環境性：マイクロプリズム反射材の製造段階でCO2の排出が軽減されて環境に大変優しい。
|
項目／商品名 |
型式／仕様 |
寸 法 (㍉) |
素材／製造／検査 |
備考欄 |
|
ガードリフレクターGR |
GR-5143L |
W51×L430×H30 |
純正硬質樹脂（PVC） |
軟質粘着貼付け式 |
|
高輝度反射 (色：蛍光黄色／白色) |
日本車両検査協会 |
660／720(Cd/lx/㎡) |
||
|
超軟質両面テープ |
UHB25110G |
厚みT.1.1ｍｍ |
オラフォル社 |
・専用プライマーK -500(１L缶・3M) |
|
＜積算価格＞ |
2.300円(2,530円／税込み) ※プライマー含まず |
|||
ガードリフレクターGRＢ-type／PC壁用(高輝度反射仕様)
この製品はコンクリート壁(※アンカー留め)に貼るため開発しました。照明の少ない箇所・緩いカーブ壁・濃霧が発生しやすい窪地・豪雪・視界の悪い下り坂など多目的に、使用することができます。
反射の面積が広く「再帰性反射率が高くワイドな反射効果」で交通事故防止に効果を発揮します。

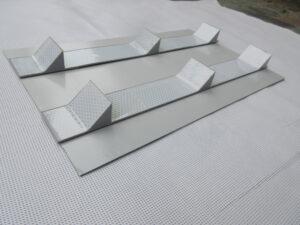

□２段（B-Type-1）全面反射・寸法：アルミ板・T.0.8㍉×200㍉×440㍉＋A-Type基板2本付き
２段（B-Type-1） GR・2044L AL.200×440 ＊アンカー留め
＊M6×45㍉・4本 ￥ 13.000／枚・税抜

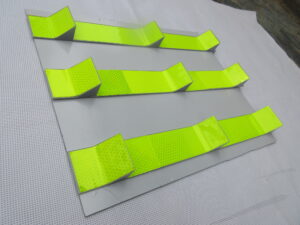

３段（B-Type-2）GR-3344L AL.330×440 ￥15.000／枚・税抜
＊基板の素材
＊備考欄 ＊下地／アルミ板0.8㍉ ＊下地／カプセルレンズ普通反射 ＊準軟質PVC樹脂
＊下地裏／軟質両面テープ付き ＊付属品／オールアンカー4本付き
＊詳細については「仕様書・仕様図面」をご参照ください。
項目／商品名 型式・素材・色柄・反射輝度値 (観測角0.2度・入射角5度) 備考欄
本体＊反射素材 ・高輝度：蛍光黄色／664Cd/lx/㎡ ・白色／729Cd/lx/㎡ 日本車両検査協会
基板＊反射素材 ・アルミ板材：白色普通反射／80 Cd/lx/㎡ アルマイト加工済み
–
【設置方法】＊金属とコンクリート専用の接着剤(PX 250 コニシ)を塗布後、オールアンカーで留めてください。
アルミ本体の四隅にM6×30㍉が入る孔が空いています。（接着剤は含まれていません。）
ガードリフレクターGR Ｃ-type／単体用 (高輝度反射仕様)
この製品は反射車線分離距離ラインを延ばすためにAタイプを「単体」にしました。低コストで連続して長い距離に貼ることできます。単体でも45度角度構造のため「再帰性反射率を高め」ドライバーからの視認性が格段に向上します。小さいスペースでも多目的に貼ることができます。
ガードリフレクターGR GR-5070L W51×L70×H30 純正硬質樹脂（
PVC）
反射素材 ORALITE プリズム超高輝度反射 オラフォル社 白色・蛍光黄色
(720)
(660／Cd/lx/㎡)
反射色柄・反射輝度値 ・蛍光黄色・白色・橙色＊日本車両検査協会／0.2度・5度数値
軟質超強力両面テープ UHB25110G 厚みT.1.1ｍｍ オラフォル社 市販の各種接着剤を塗布後.貼付
＜積算価格＞ ￥1200円／個 (￥1,320円(税込み) ※接着剤含まず
＊貼付け施工：貼る対象物により「専用接着剤」を選択してください。＊専用・樹脂用コンクリートボンドRX250
仕様書
件名）ガードリフレクターGRの仕様書
|
項 目 |
仕様・詳細 |
|
製品名 |
ガードリフレクターGR |
|
型 式 |
＊GR-5043L ＊GR-2044L・GR-3344L ＊GR-5070L |
|
□製品の コンセプト |
この製品はガードレール・コンクリート壁等多用途に使用が可能。4Mのガードレール板に 1個or2個を貼り、少ないコストで連続して長い距離に貼ることができます。 基板の角度が45°度角度構造なので「再帰性反射率がさらに高く」ドライバーからの視認性が格段に向上します。「高速道路・高規格道路全路線が“光の線”」で繋がり、さらなる交通事故防止に効果を発揮します。 |
|
□製品の 特性と仕様 |
＊個体が安価で輝度が高いので、GRビームに1個貼りで「コストが抑制」できる。 ＊反射面積が広く高輝度蛍光黄色(白)反射材につき昼夜間の「視認性能」が向上する。 ＊本体角度が45°ゆえ「再帰性反射率」が格段に高くなり、ワイドな反射となります。 ＊基板本体は「額縁構造一体成型」なので「しなやかに強靭」なつくりになっています。 ＊額縁構造なので反射シートの断面が露出せず「防塵・雨水の侵入防止」に優れている。 ＊軟質超強力両面テープ張りなので「簡単に施工」できます。(※プライマー塗布で接着力UP) ＊両面テープは柔軟な素材なので夏場と冬場の「伸縮性能＆圧着」に大変優れています。 ＊バージン硬質樹脂素材（PVC）なので「緩い曲面」にも貼れます。(※アンカーボルト留めが必要) ＊マイクロプリズム反射材の製造段階で「CO2の排出が軽減」されて環境に大変優しい。 |
|
□規格寸法 （A-type） |
＊GR-5043L (ガードレール用・他多用途) ＊本体樹脂基板：T.2㍉厚×W51㍉×L430㍉×H30㍉ ＊本体三角部位：45度角度×斜長40㍉×H30㍉×L30㍉×W51㍉×3個山／150㍉ピッチ |
|
□規格寸法 （Ｂ-type） |
＊GR-2044L(二段・コンクリート壁用・他多用途) ・アルミ底基板：T.0.8㍉×W200㍉×L440㍉（アルマイト処理加工済み・4隅孔×4個） ＊本体樹脂基板：T.2㍉厚×W51㍉×L430㍉×H30㍉×上下に２段張り（A型×2本） ＊本体三角部位：45度角度×斜長40㍉×H30㍉×L30㍉×W51㍉×3個山／150㍉ ＊RJN-3244L (三段・コンクリート壁用・他多用途) ・アルミ底基板：T.0.8㍉×W320㍉×L440㍉（アルマイト処理加工済み・4隅孔×4個） ＊本体樹脂基板：T.2㍉厚×W51㍉×L430㍉×H30㍉×上下に3段張り（A型×3本） ＊本体三角部位：45度角度×斜長40㍉×H30㍉×L30㍉×W51㍉×3個山／150㍉ |
|
□規格寸法 （Ｃ-type） |
GR-5070L(単体用・他多用途) ＊本体樹脂基板：T.2㍉厚×W51㍉×L70㍉×H30㍉ ＊本体三角部位：45度角度×斜長40㍉×H30㍉×L30㍉×W51㍉×1個山 |
|
□部材材質 （基板部） |
＊本 体：柔軟な硬質PVC(ポリ塩化ビニル樹脂) ＊耐候性に優れたバージン樹脂を使用 ＊本体構造：周囲額縁補強構造（周囲1㍉断面） |
|
□部材材質 （反射部） |
＊反射素材：高輝度蛍光黄色(白色)マイクロプリズム反射素材（日本車両検査協会測定） ＊反射輝度：（蛍光黄色）観測角度0.2度／入射角度5°（660mcd.LX.㎡）以上 ＊反射輝度：（白色） 観測角度0.2度／入射角度5°（720mcd.LX.㎡）以上 |
|
□部材材質 (接着材) |
＊接着性 ：耐熱性軟質強力接着剤張り（耐熱／－40℃ to ＋150℃） ＊型 番 ：ORABOND・UHB25110G・ドイツ製造） ＊規 格 ：T.1.1㍉×W50㍉×L430㍉ ＊引き剥し接着力：72N／25㍉ (ASTN規格) |
